调测TDM接口

本节介绍如何调测TDM接口状态。

前提条件

已完成硬件调测，设备运行正常，建立TDM业务的两个AC侧的E1线以及网络侧连线正确。

背景信息

如图1所示，在该网络中部署静态路由协议。保证被调测设备与DeviceB连接的172.16.1.0网段能够互通。

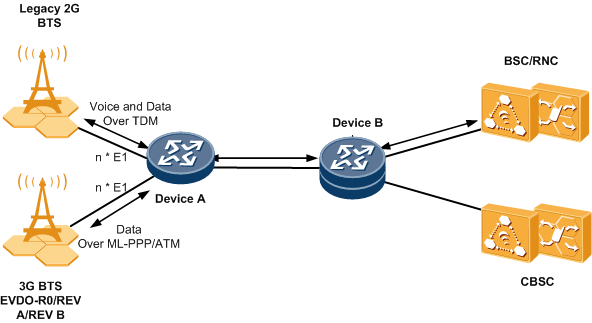

图1 调测TDM接口典型组网
点击放大

操作步骤

配置TDM serial口，并配置接口的协议类型为TDM协议。以serial 2/0/0:1接口为例。
在serial口下配置TDM PWE3业务。
具体的配置过程请参考路由器 TDM业务配置指南，配置完成后，在被调测设备上执行命令display this查看Serial口有下列配置：
```
[HUAWEI-Serial2/0/0:1] display this
      #
      interface Serial2/0/0:1
      link-protocol tdm
      mpls l2vc 2.2.2.2 pw-template 1 101
      #
      return
```
同样的，在对端的serial口配置同样的TDM PWE3业务，要求PW模板参数配置一致。
在被调测设备上执行display mpls l2vc查看TDM Pw的状态:
接口配置正确并且连线正确时，接口下无告警，Pw的状态为UP，使用仪表打流测试时，业务通。

常见故障处理

两端设备PW模板参数配置不一致。

处理方式：
1. 使用命令display pw-template查看PW模板参数配置是否一致。如果不一致，请修改为一致。

承载CES业务的AC侧接口没有UP，包括E1、serial接口。

处理方式：
1. 在E1接口视图下使用display this interface命令，查看物理状态是否UP。如果没有UP，请参考E1端口down。
2. serial接口视图下使用display this interface命令，查看serial接口是否被shutdown。如果被shutdown，请使用命令行undo shutdown。
3. serial接口视图下使用display this命令，查看两端是否均为TDM协议。如果不是，请修改为一致。
```
[HUAWEI-Serial2/0/0:1] display this
      #
      interface Serial2/0/0:1
      link-protocol tdm
      mpls l2vc 2.2.2.2 pw-template 1 101
      #
      return
```

两端E1接口通道化模式或时隙绑定个数不一致。

处理方式：

E1接口视图下使用display this查看通道模式、时隙绑定是否一致。

[HUAWEI-E1 2/0/0] display this
      #
      controller E1 2/0/0
      channel-set 1 timeslot-list 1-31
      undo shutdown
      #
      return
      示例2如下：
      [PPP_950-E1 2/0/0]display this
      #
      controller E1 2/0/0
      using e1
      undo shutdown
      #
      return

承载CES业务的pw或者tunnel down。

处理方式：在调测设备上使用命令display mpls l2vc，查看业务中断的端口的PW状态。
1. 如果显示AC status为down，请参照原因3处理。如果session state为down，请参考mpls故障处理方法。
2. 如果AC为UP，session state为up，而VC为DOWN，查看对接两端的VC ID、VC type、control word三项两端是否一致。
3. 如果不一致，请修改为一致。如果都一致，而VC仍为DOWN，请参考隧道故障处理方法。
处理方式：
1. 查看网络接口是否配置了QoS。如果配置了，请参考QoS故障处理。
2. 如果链路的物理状态是*down，说明serial被shutdown了，进入serial接口视图执行undo shutdown。
3. 如果链路的物理状态down，说明是E1线路故障，请参考E1故障诊断流程。

网络侧分给CES业务的带宽不够或者比CES业务优先级更高的报文占用了CES的带宽。

处理方式：
1. 查看网络接口是否配置了QoS。如果配置了，请参考QoS故障处理。
2. 计算网络侧的带宽是否满足CES业务。假设CES业务配置n时隙，则一条CES业务所需要的带宽为n*8*8000/8 + 以太报文头。
